Neubau Grundwasserpumpwerk Ritschberg inkl. Transportleitung, Elgg

Kurzbeschreibung

• Filterbrunnen:

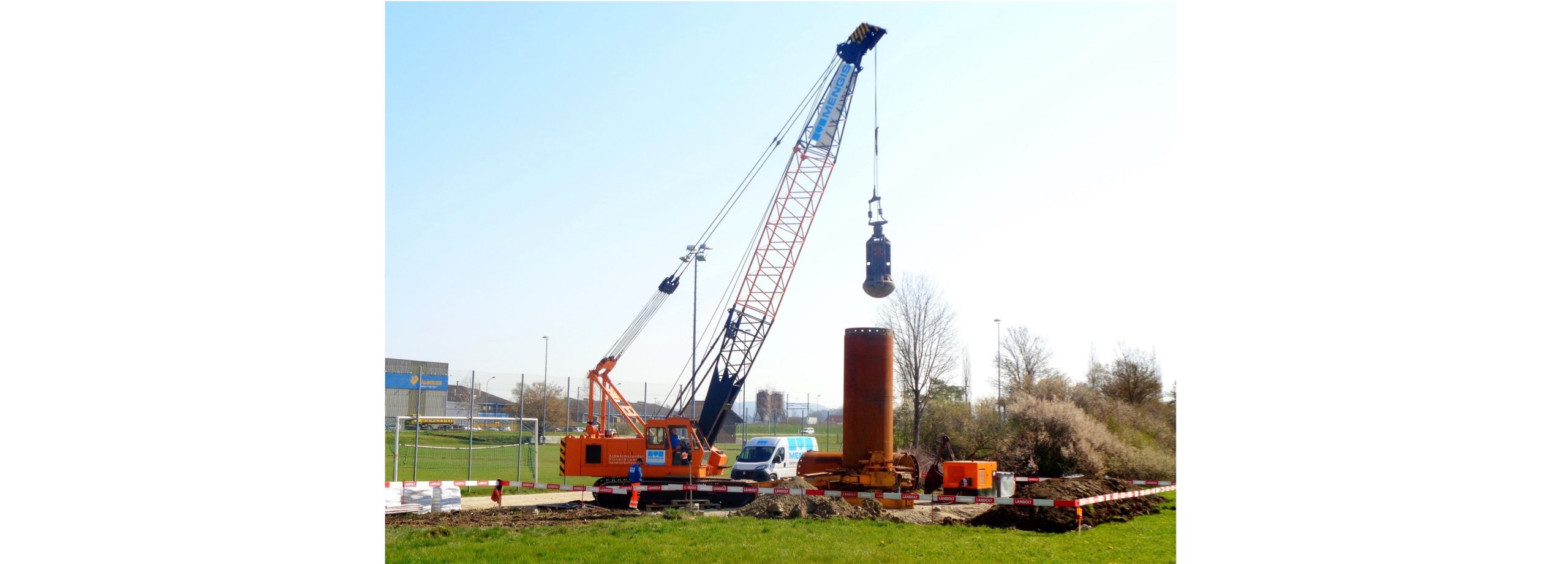

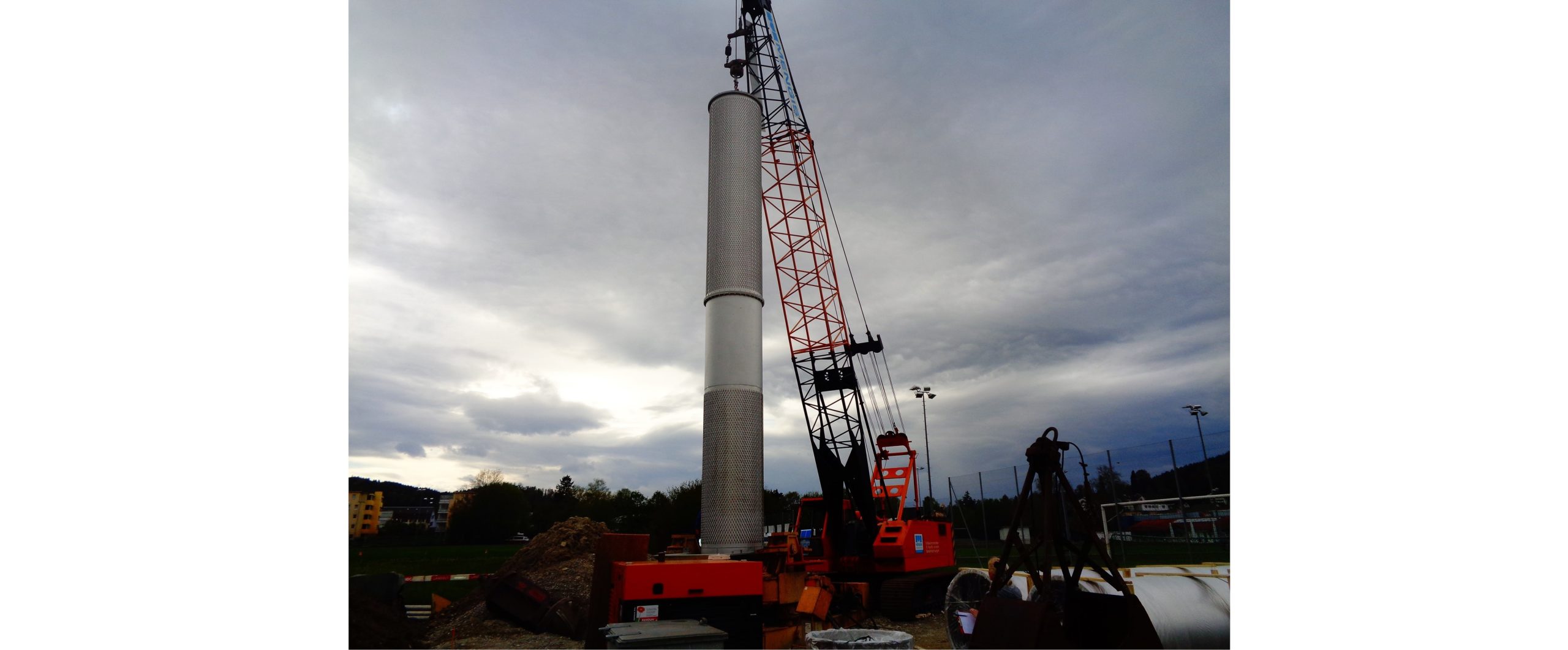

  Die neue Grundwasserfassung wurde als Vertikalbrunnen gebaut. Auf der Baugrubensohle wurde eine Bohrrohr-Garnitur mit 1.20 m Durchmesser eingesetzt. Die Bohrrohre wurden während den Aushubarbeiten im Innern der Rohre bis auf eine Tiefe von rund 24.50 m unter Terrain abgeteuft. Für den Einbau des Brunnenrohres wurde eine Bohrung von 1.80 m Durchmesser erstellt. Anschliessend wurde das Brunnenrohr aus Chromstahl in eine Filterkiesschicht von 30 cm eingebettet. Der Filterbrunnen wurde luftdicht abgedeckt und über eine Luftfilteranlage entlüftet.

• Hochwasserschutz:

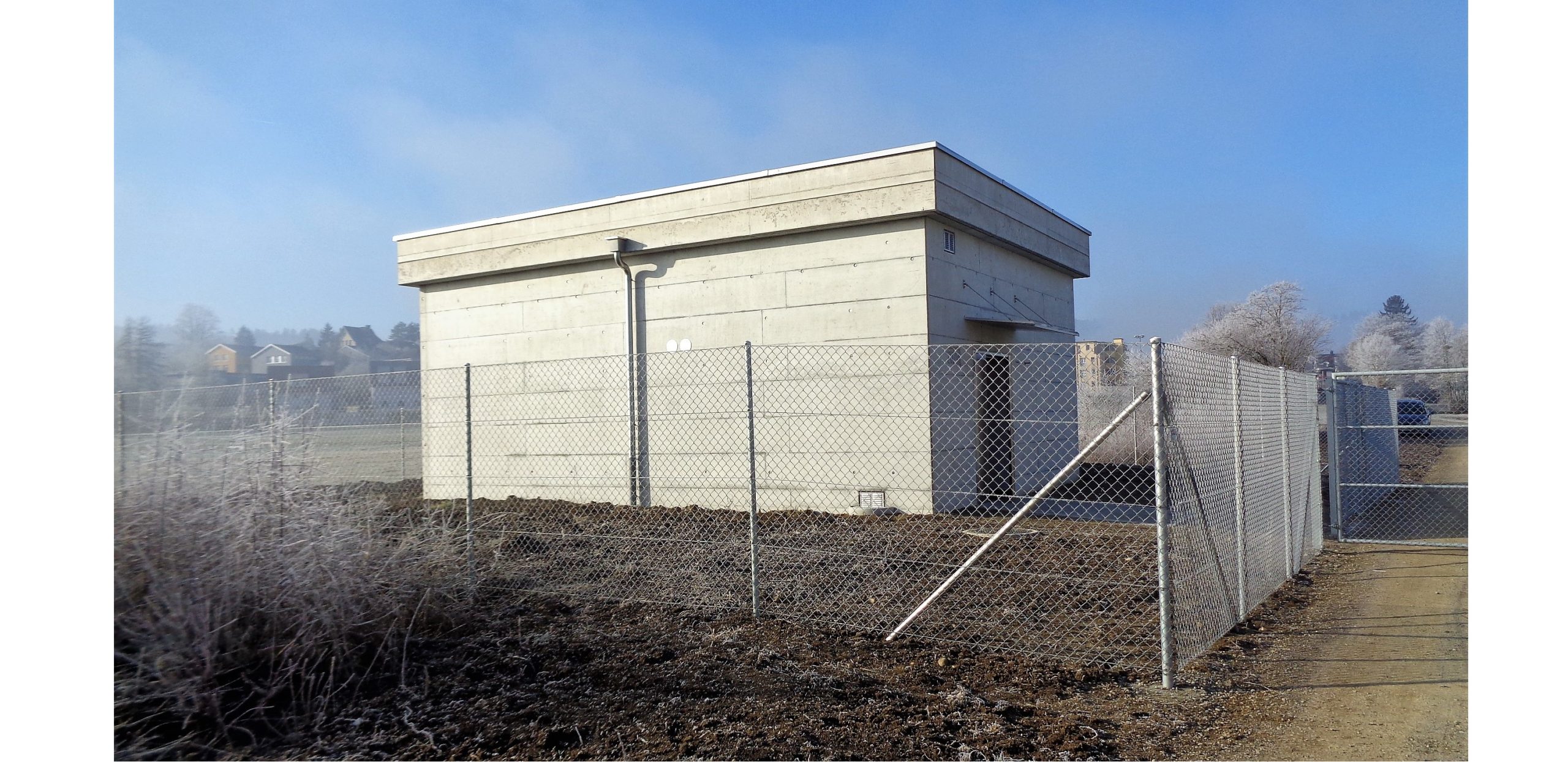

  Das Pumpwerkgebäude wurde auf die EHQ-Schutzkote abgedichtet.

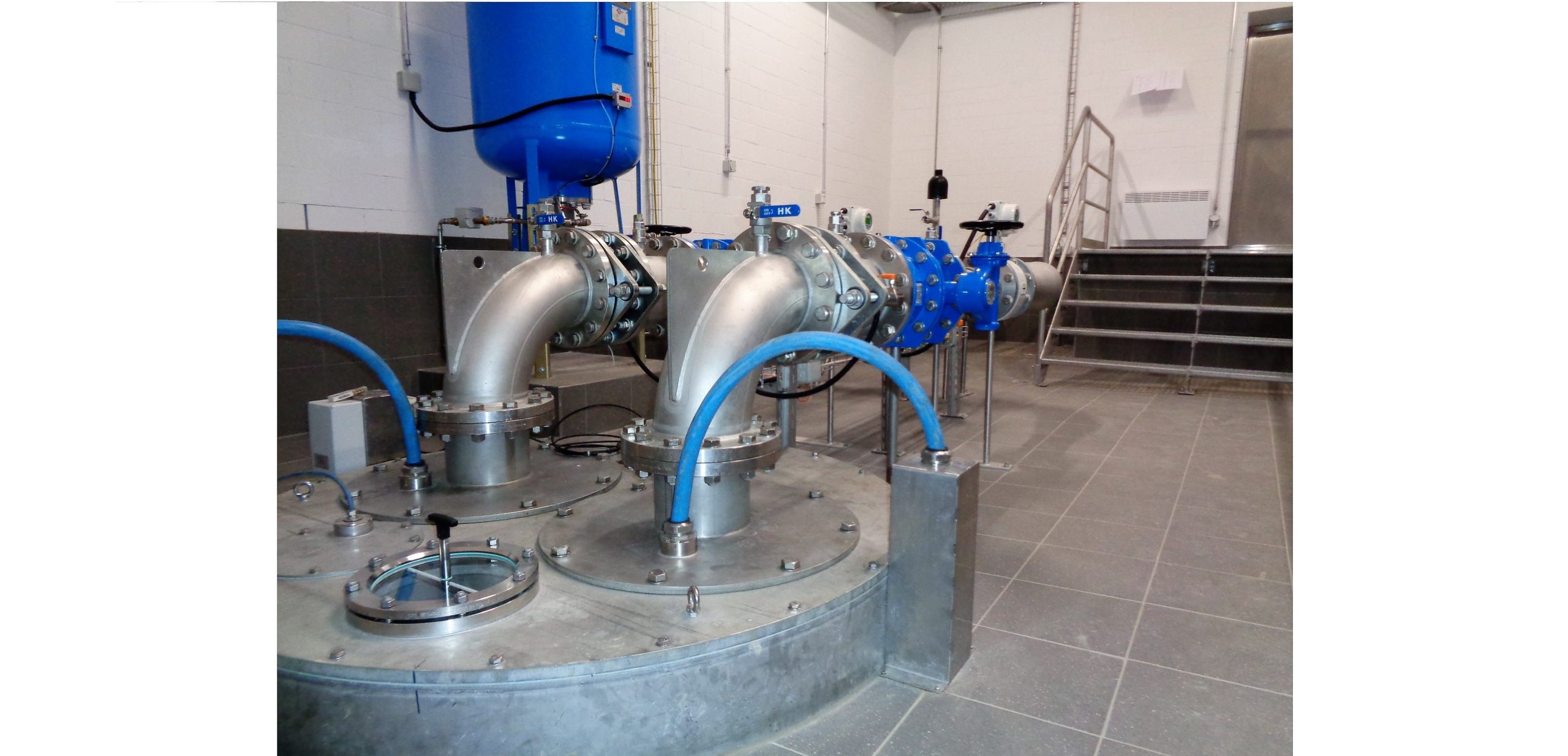

• Unterwasserpumpen:
  Förderstrom: 2 x 2’200 l/min
  Förderhöhe: 96.0 m
  Die Pumpen werden mit Frequenzumrichter mit einer Rampe langsam auf die Solldrehzahl hoch gefahren. Somit kann der Wasserstand (Grundwasserspiegel) genauer reguliert werden.

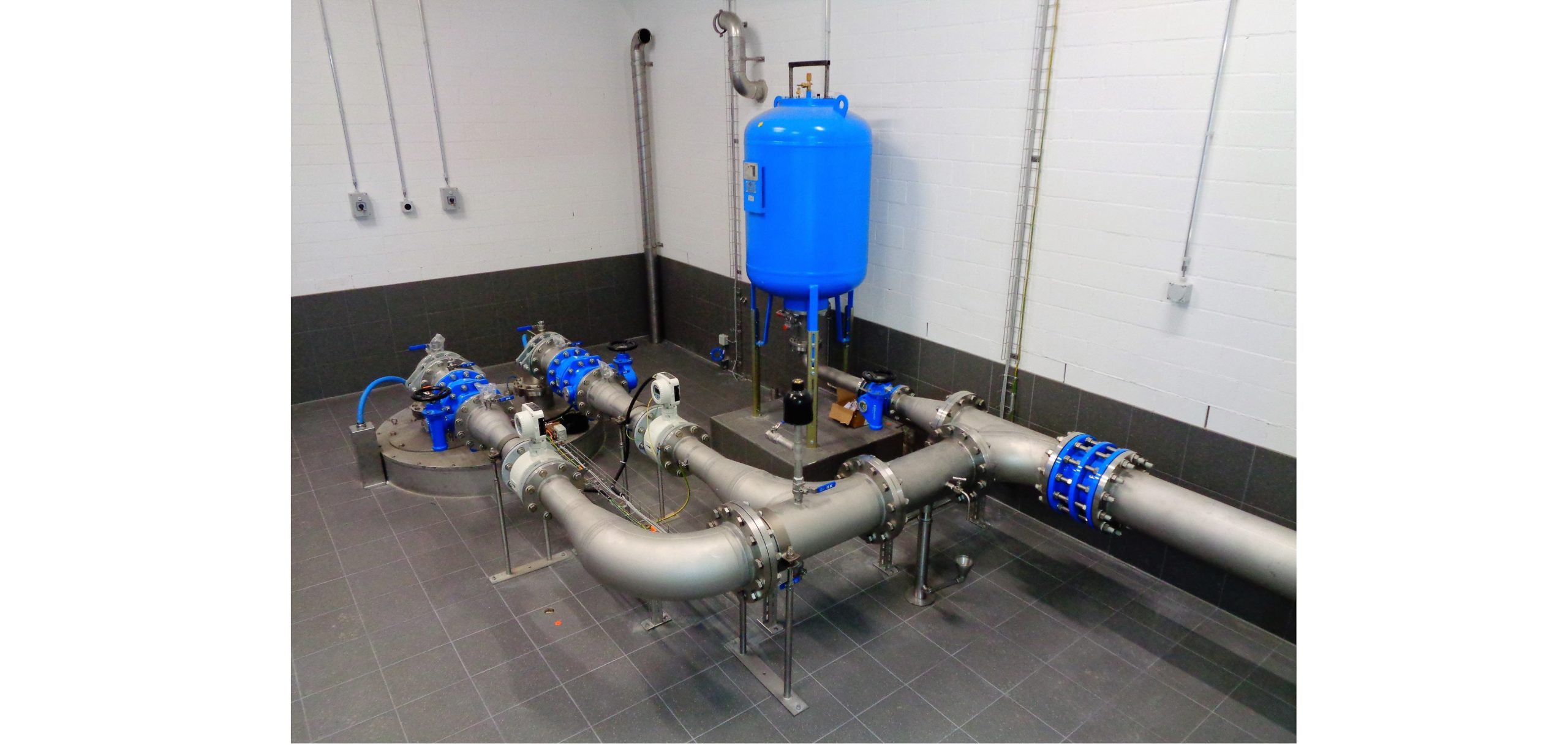

• Druckstossanlage:
  Um im Pumpbetrieb die Sicherheit gegen Druckschläge im Leitungsnetz bei Stromausfall zu gewährleisten wurde eine Druckstossanlage installiert.

• Neue Transportleitung DN 250 und 200:
  Die neu Transportleitung verbindet das neue Grundwasserpumpwerk Ritschberg mit dem Leitungsnetz von Elgg (Länge ca. 340 m).
