Neubau Druckerhöhungsanlage im Reservoir Chapf, Brütten

Auftraggeber

Gemeinde Brütten (Wasserversorgung)

Projekttitel

Verbesserung der Druckverhältnisse, Neubau Druckerhöhungsanlage, Notstromaggregat mit Gebäude, Leitungsbauten

Volumen (CHF)

3.2 Mio

Zeitraum

2021-2024

Kurzbeschreibung:

Funktion:
Um die geforderten Druckverhältnisse in Brütten zu erreichen, musste der Druck um rund + 3.5 bar im Leitungsnetz mittels Förderpumpen erhöht werden.

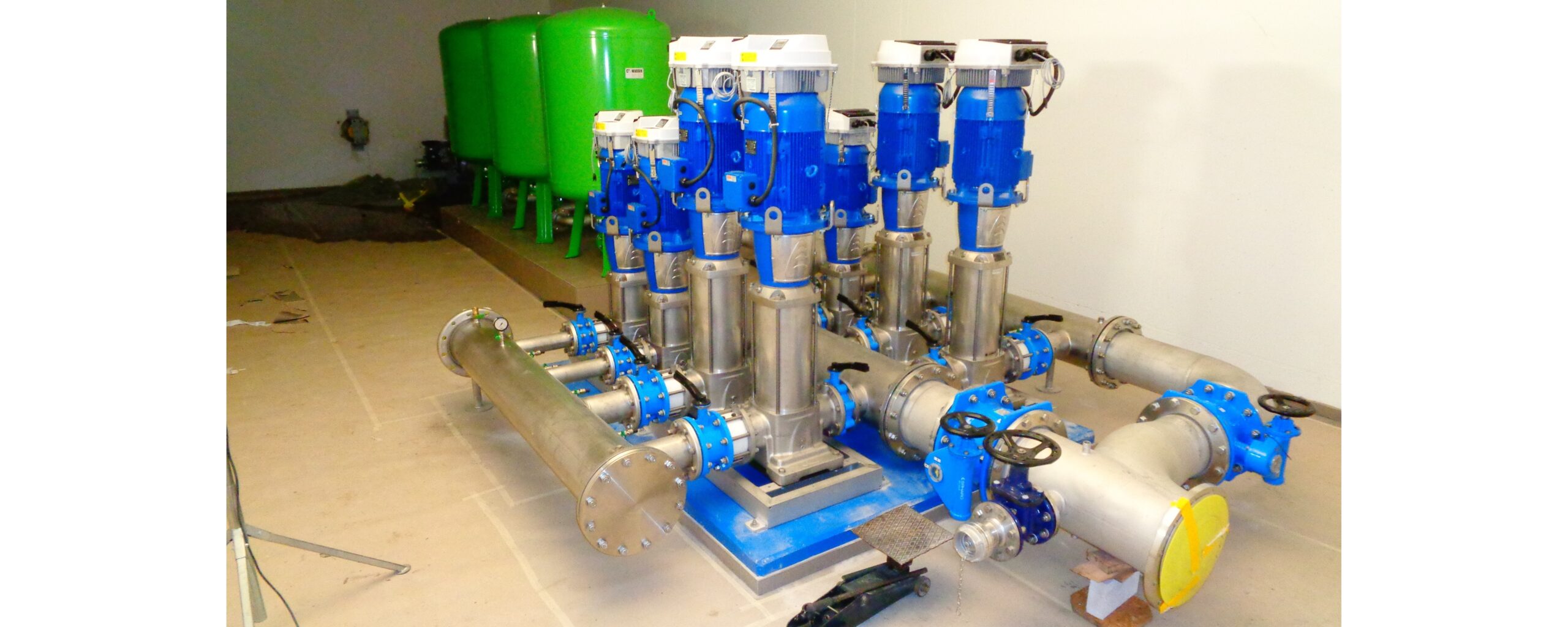

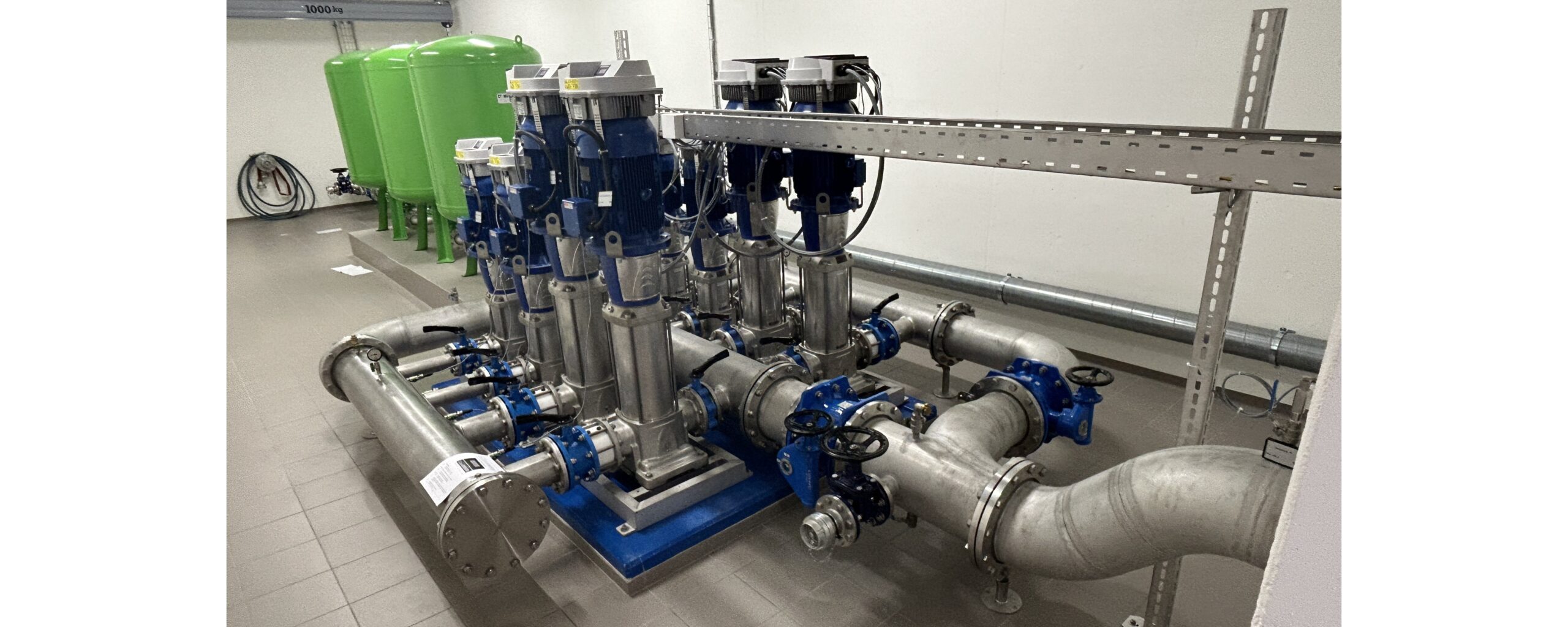

Für den normalen Verbrauch sind zwei kleinere Pumpen (Grundlastpumpen) und für den Brandfall zwei grosse Pumpe (Spitzenlastpumpen) vorgesehen. Die vier Pumpen decken die gesamte Bedarfsmenge von 3 – 5’000 l/min ab und werden drehzahlgeregelt dem momentanen Verbrauch angepasst.

Gebäude:

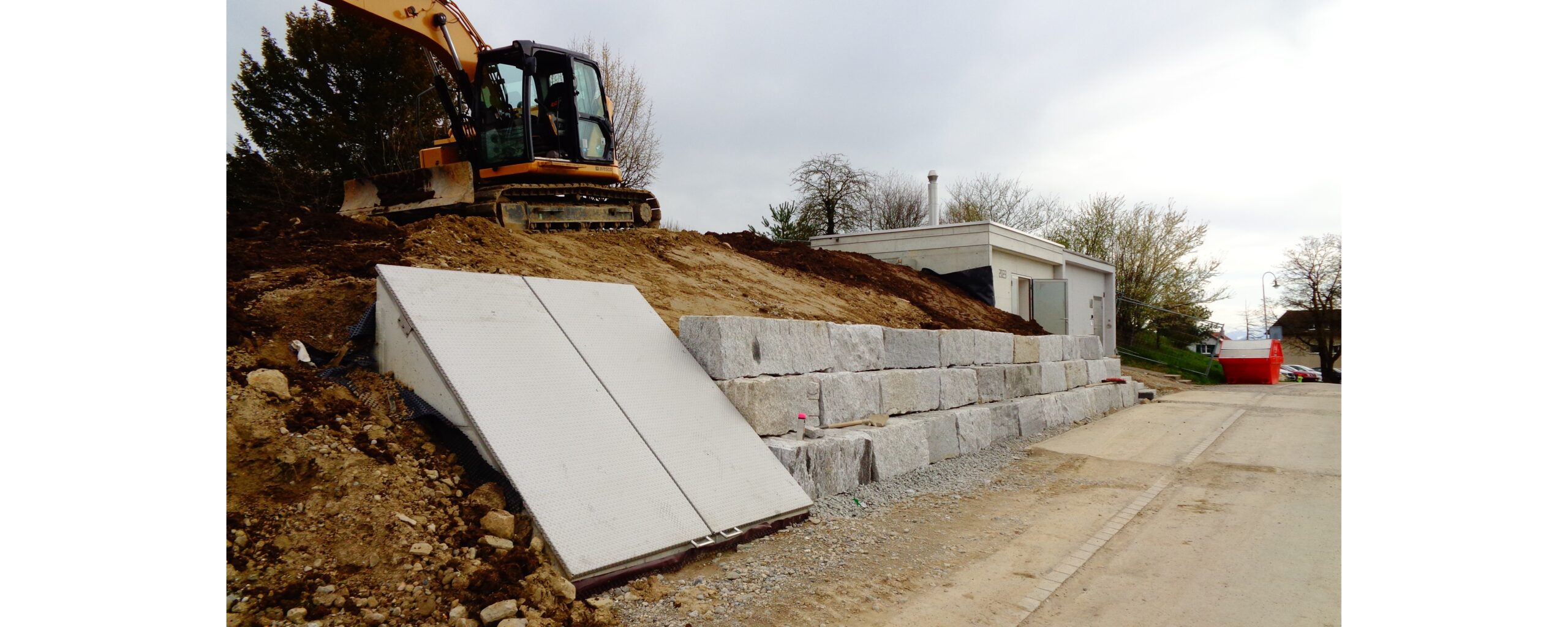

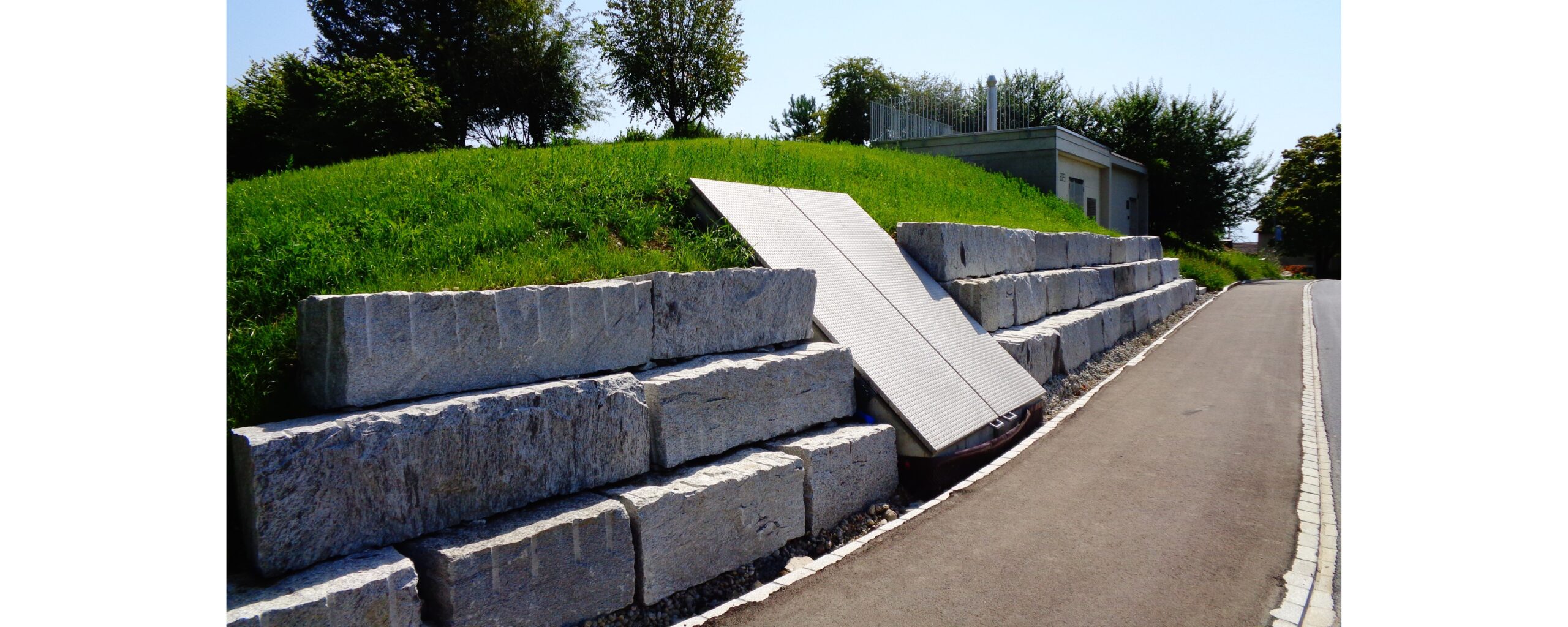

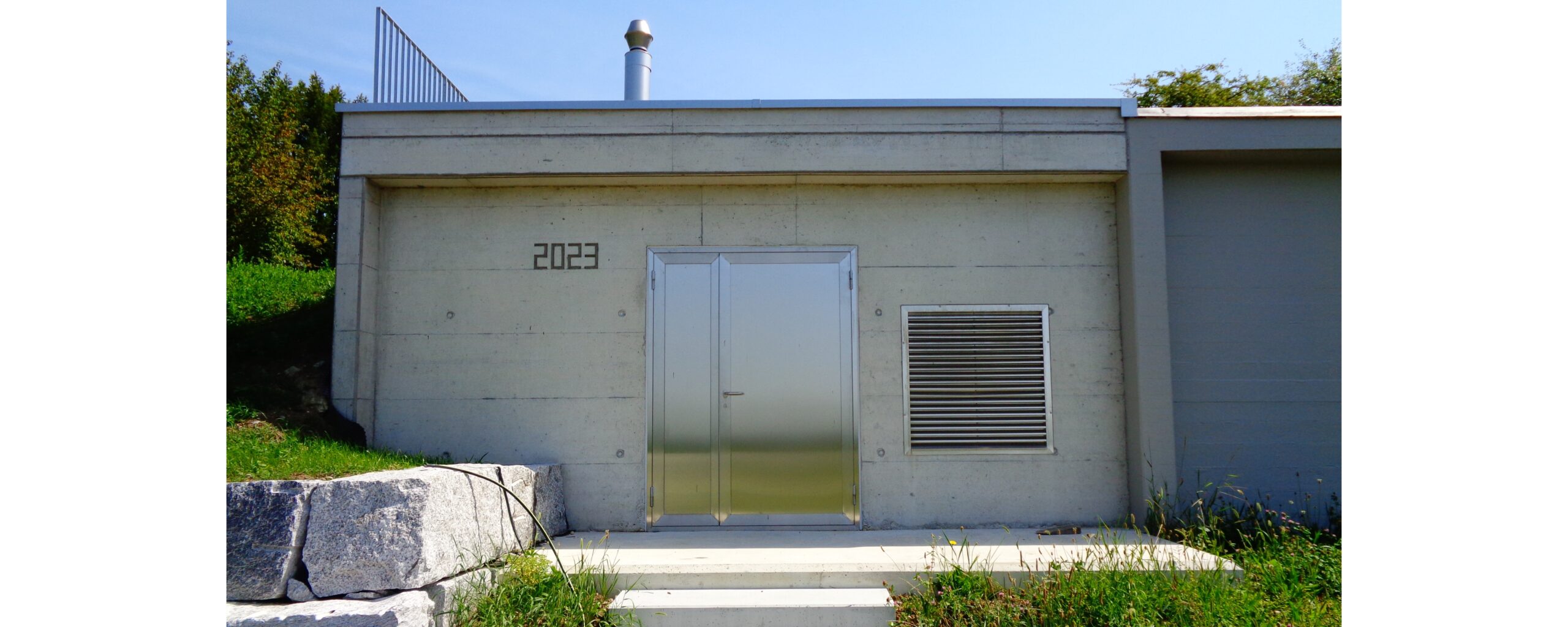

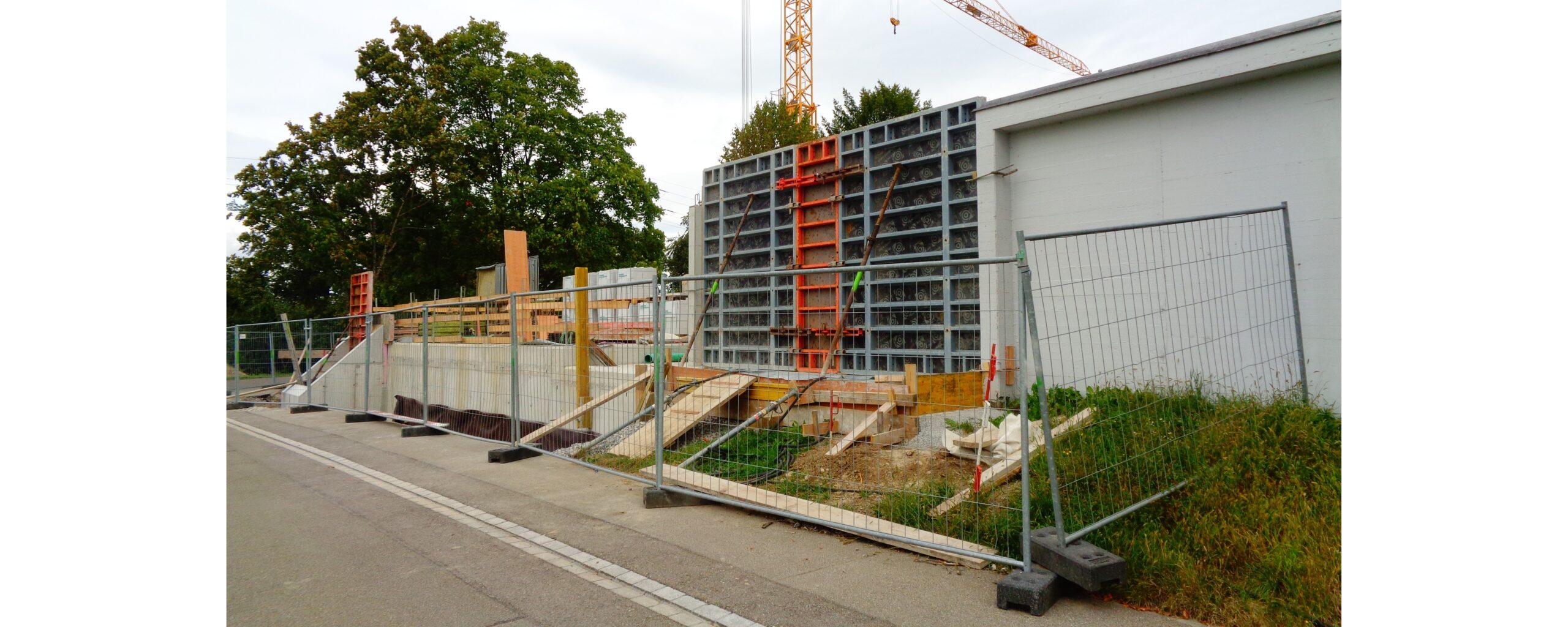

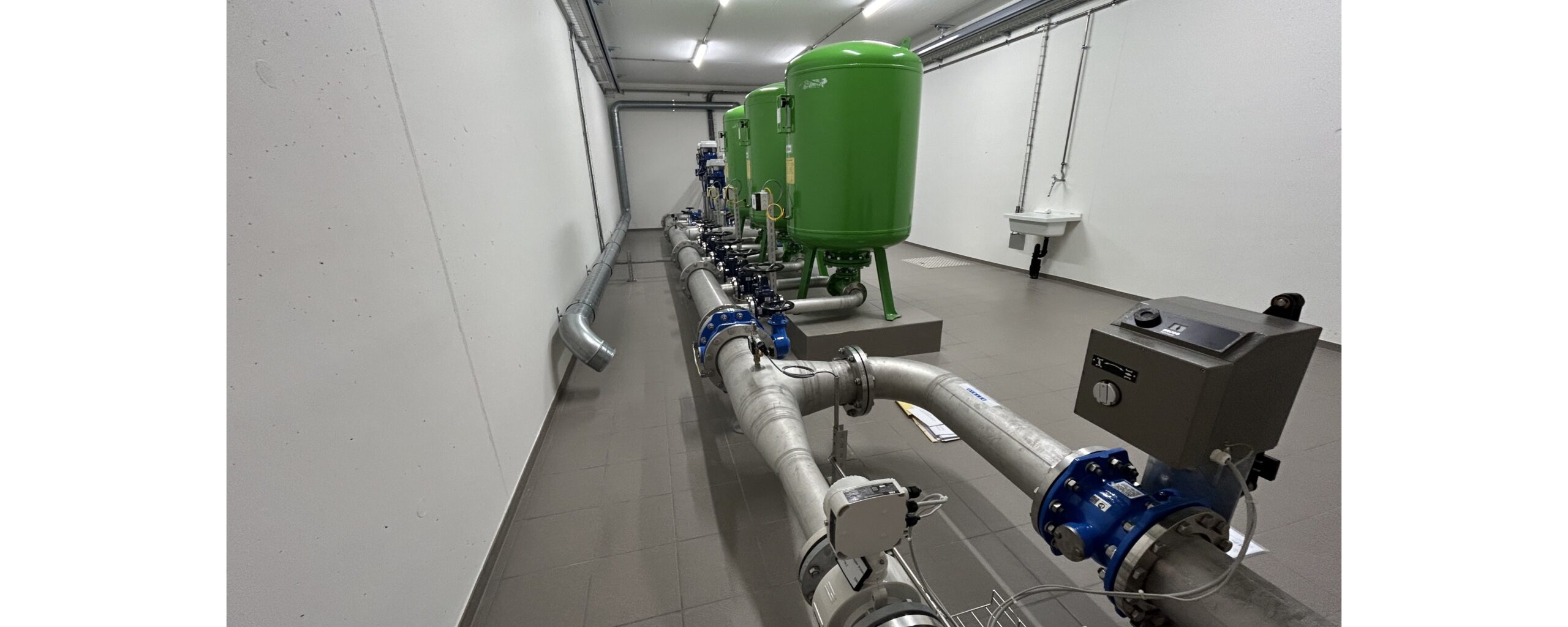

Für die Installation der Druckerhöhungsanlage wurde neben der bestehenden Reservoiranlage Chapf ein unterirdischer Anbau erstellt. Für die Installation des Notstromaggregates wurde nördlich des bestehenden Schieberhauses im Eingangsgeschoss ein separater Raum angebaut.

Wasserleitung:

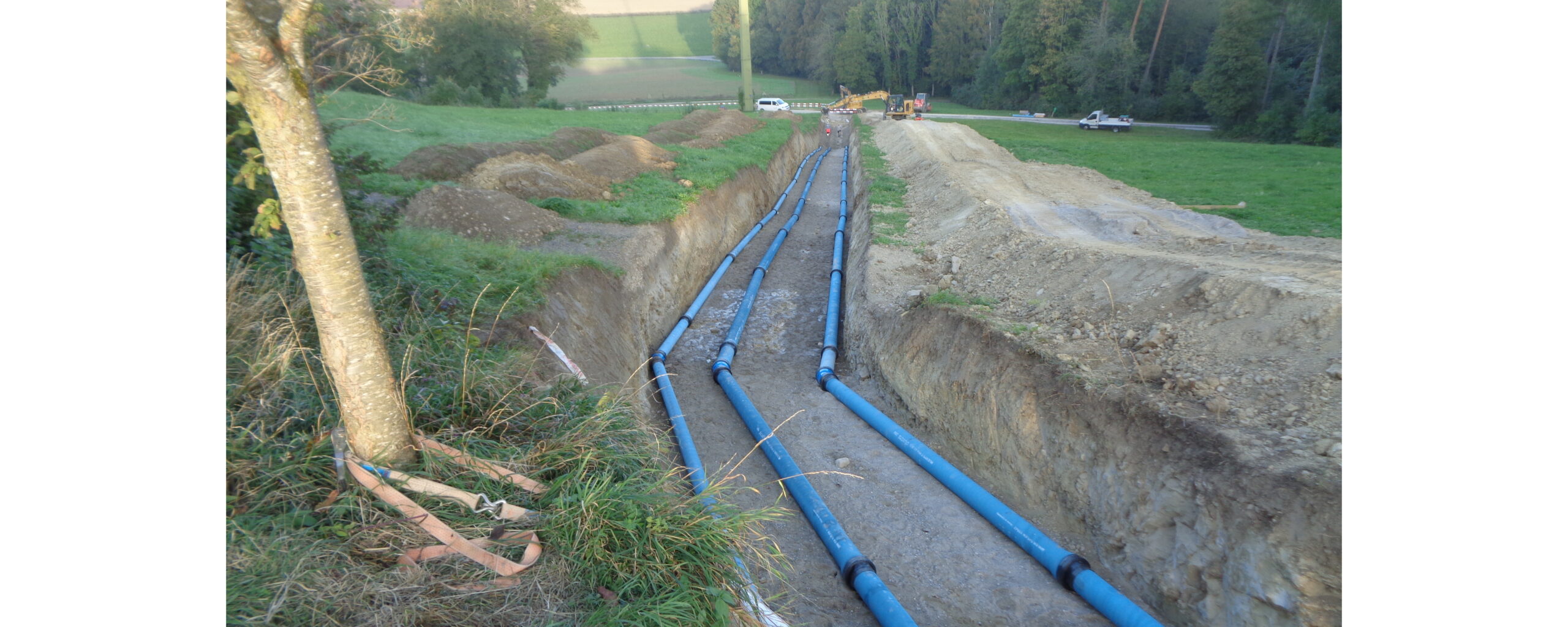

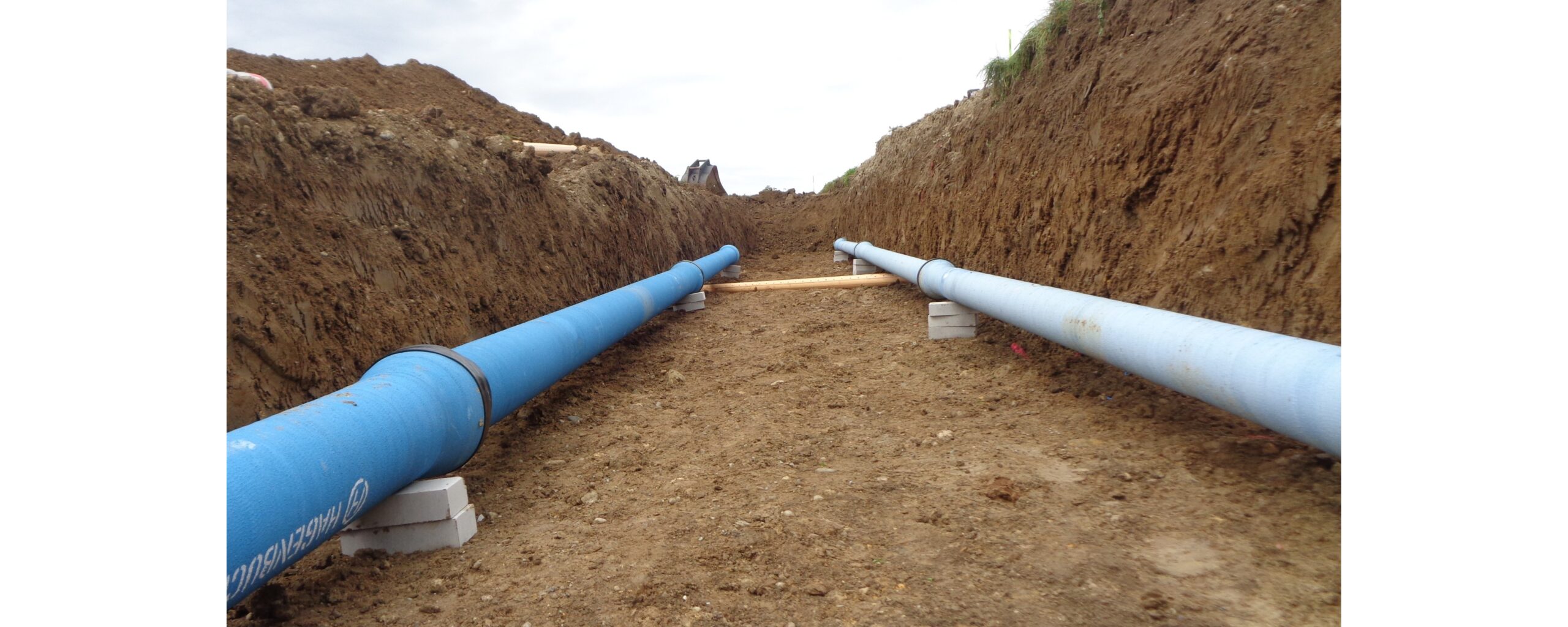

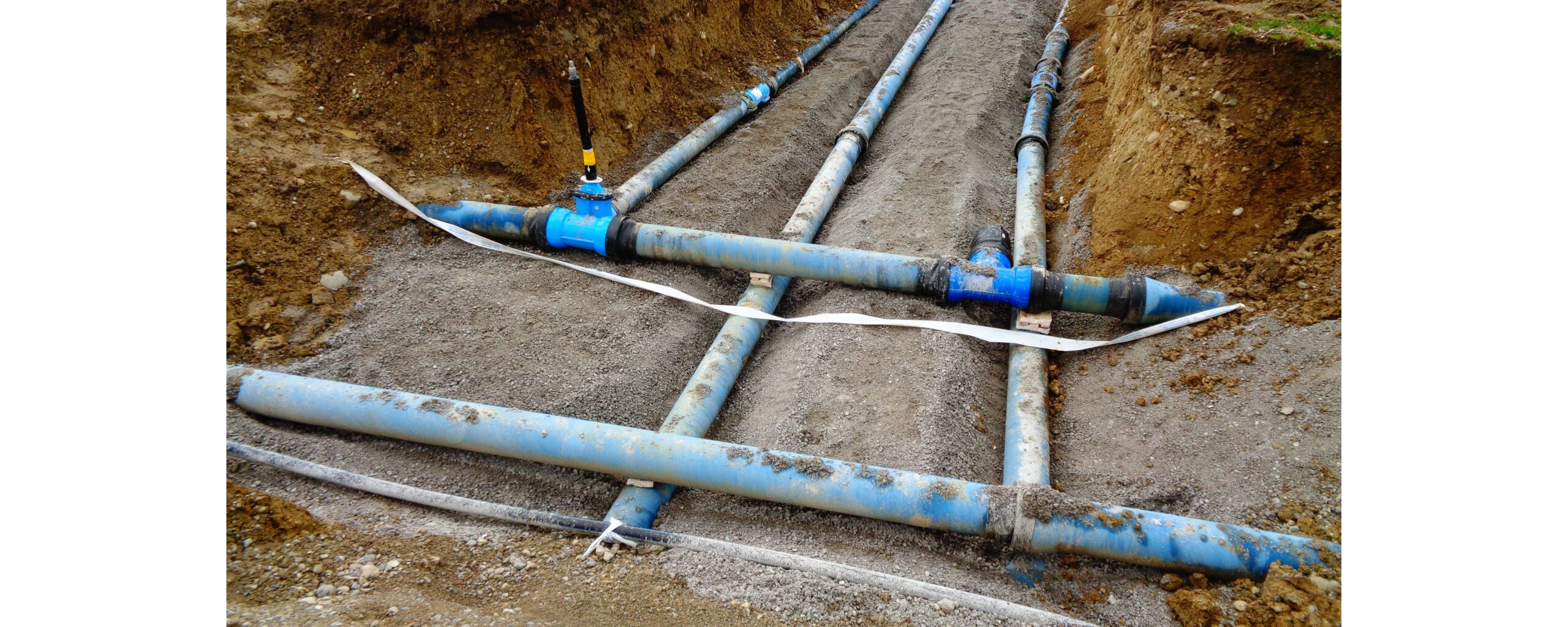

Für die Wasserleitung wurden Steckmuffenrohre aus duktilem Guss Sorte K9 der Fa. Buderus verlegt. Die Innenbeschichtung der Rohre besteht aus Hochofenzement, die Aussenbeschichtung aus Faserzementmörtel. Die Rohre wurden längskraftschlüssig montiert (System Buderus BLS).

Projektingenieur:
F + H Partner AG, Rickenbach Gesamtleitung, Fachplaner Anlagebau, Steuerung
